جرثقیل دروازه ای یک نوع جرثقیل سقفی است که یک ساختار تیرچه‌ای تک پل یا دوگانه دارد. این جرثقیل توسط پایه‌های مستقل روی چرخ ها یا در امتداد سیستم مسیر حرکت می‌کند.جرثقیل‌های دروازه ای معمولا زمانی مورد استفاده قرار می‌گیرند که استفاده از جرثقیل سقفی امکان‌پذیر نباشد.
این نوع چرثقیل ها در محوطه های غیر مسقف و نیز اسکله ها کاربرد دارد و در بعضی از سالن های سوله که ظرفیت آن مناسب با تناژ مورد نیاز نیست از جرثقیل دروازه ای استفاده میشود.
مشخصات جرثقیل دروازه ای
جدول زیر، به ارائه مشخصات جرثقیل‌های دروازه ای اختصاص دارد.
ظرفیت | 1 تن تا 500 تن |
دهانه | 8 تا 35 متر |
ارتفاع بالابر | 6 تا 18 متر |
ارتفاع ستون | 4 تا 14 متر |
نوع پل | تک پل و دو پل |
نوع کنسول | بدون کنسول، یک طرفه، دو طرفه |
سیستم بالابر | زنجیر و بکسل |
سرعت | تک سرعته و دو سرعته |
منبع تغذیه | کابل فنری و موتوری |
انواع جرثقیل دروازه ای
برخلاف جرثقیل‌های نیمه دروازه ای کوچک، جرثقیل‌های دروازه ای سنگین برای جابجایی بارهای بزرگ و سنگین در کاربردهای گوناگون طراحی شده‌اند.
این جرثقیل‌ها برای استفاده در فضای داخلی و خارجی مناسب هستند. رایج‌ترین انواع جرثقیل دروازه ای سنگین شامل طرح‌های تک پل و دو پل است.

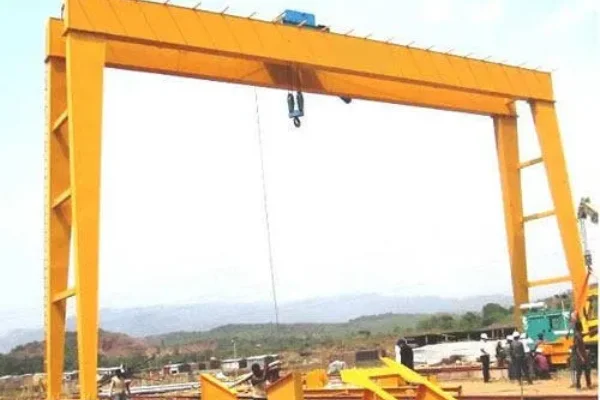

جرثقیل دروازه ای تک پل

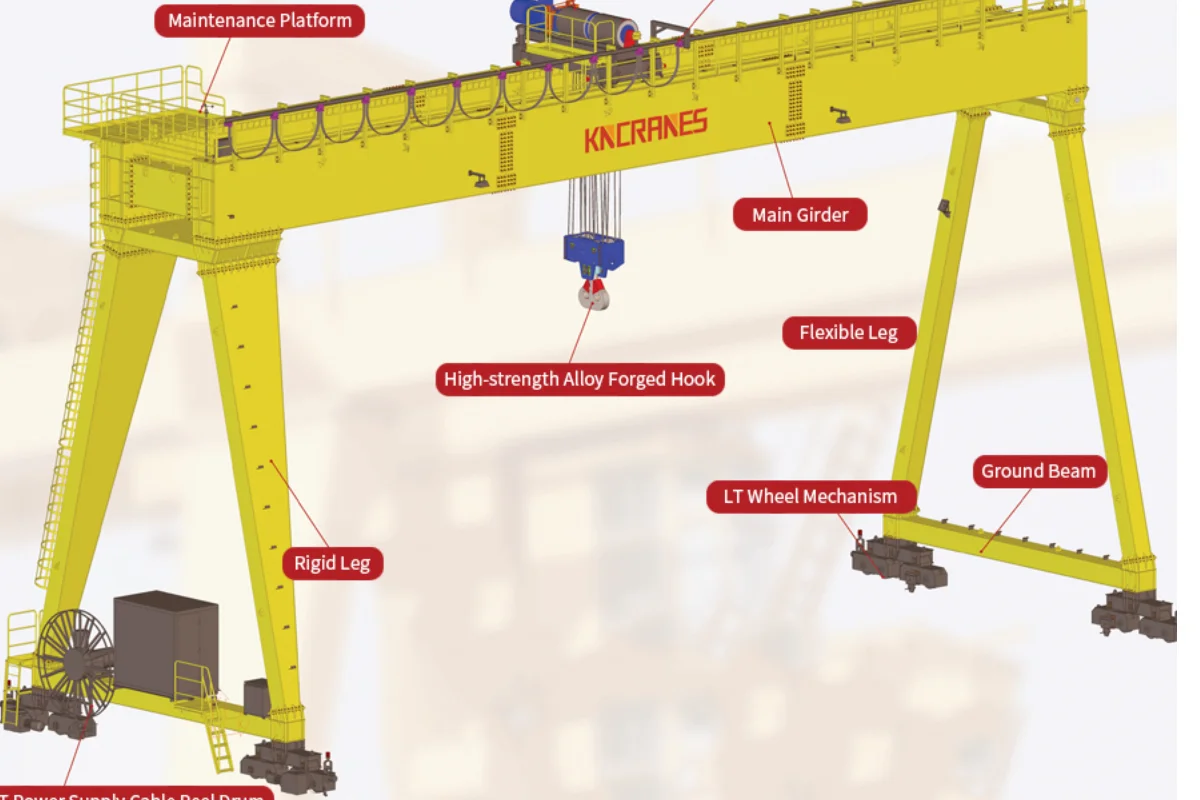

یک جرثقیل دروازه ای تک پل دارای یک تیر و یک چرخ دستی بالابر است که در امتداد بخش پایینی جرثقیل کار می‌کند. اجزای اصلی آن شامل پل اولیه، پایه‌های پشتیبانی، پل متقاطع، درایو جرثقیل، کنترل‌ها و بالابر می‌باشد.
این نوع جرثقیل می‌تواند بالابرهای مختلفی مانند بالابرهای اروپایی، بالابرهای سیم بکسل CD/MD و بالابرهای زنجیره‌ای الکتریکی متناسب با بارهای جابجایی و کاربردهای خاص را در خود جای دهد. جرثقیل‌های دروازه ای تک پل را می‌توان به صورت طرح‌های نیم دروازه ای یا دو پل پیکربندی کرد تا مطابق با نیازهای محل سفارشی شوند.
اگر دوست دارید در مورد جرثقیل دروازه ای تک پل بیشتر بدانید می توانید بر روی آن کلیک کنید.

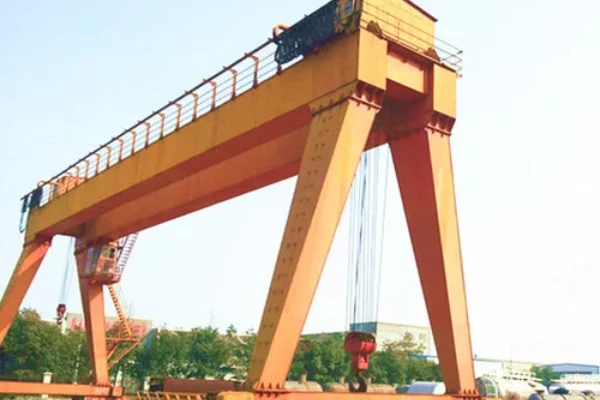

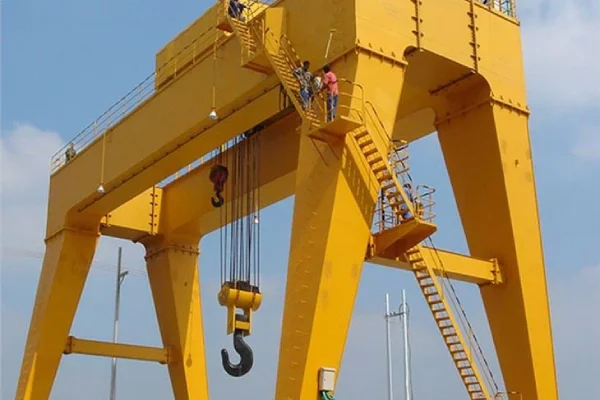

جرثقیل دروازه ای دو پل
جرثقیل دروازه ای دو پل شامل دو تیر است که آن را برای کاربردهای بسیار سنگین مناسب می‌کند. مشخصه این جرثقیل‌ها دهانه بزرگ و ظرفیت بالابری بالا از 3 تن تا 500 تن، همراه با پایداری قابل توجه است.
جرثقیل‌های دروازه ای دو تیر را می‌توان با پیکربندی‌های مختلف پایه، ازجمله پایه‌های A-frame، U-frame، نوع باکس و پایه‌های خرپایی طراحی کرد که بر اساس نیازهای کاربردی خاص انتخاب می‌شوند.
اگر دوست دارید در مورد جرثقیل دروازه ای دو پل بیشتر بدانید می توانید بر روی آن کلیک کنید.
نمونه های ساخته و اجرا شده
مزایای جرثقیل دروازه ای
از مزایای جرثقیل دروازه ای می‌توان به تطبیق‌پذیری، ظرفیت بار بالا، استفاده از فضا، تحرک، مقرون به صرفه بودن، سهولت مونتاژ و قابل تنظیم بودن اشاره کرد.
- تطبیق‌پذیری: در کاربردهای مختلفی نظیر محوطه‌های حمل‌ونقل، سایت‌های ساخت‌وساز و تاسیسات تولیدی استفاده میشود.
- ظرفیت بار بالا: برای بلند کردن بارهای سنگین طراحی شده است و معمولا بسته به مدل خود توان حمل وزن‌هایی از چند تن تا چند صد تن را دارد.
- استفاده از فضا: طراحی آن‌ها امکان استفاده بهینه از فضای عمودی را فراهم می‌کند تا امکان عملیات در مناطق محدود فراهم شود.
- تحرک: معمولا قابل‌حمل است تا در صورت نیاز بتوان آن را به‌راحتی به مکان‌های مختلف منتقل کرد.
- مقرون به صرفه: به طور کلی ارزان‌تر از جرثقیل سقفی دائمی به شمار می‌رود.
- سهولت مونتاژ: معمولا به‌راحتی جمع‌آوری و جداسازی میشود و فرآیند راه‌اندازی و جابجایی آن ساده است.
- قابلیت تنظیم: در اندازه‌های گوناگون موجود است و می‌توان آن را برای برآوردن نیازهای عملیاتی خاص طراحی کرد.
خصوصیات جرثقیل دروازه ای
جرثقیل دروازه ای مجموعه‌ای جامع از خصوصیات و ویژگی‌ها را ارائه می‌دهد. ازجمله این خصوصیات باید به پایداری ساختاری، ظرفیت بار بالا، محدوده کاری گسترده، موقعیت‌یابی دقیق، عملکرد ایمنی، سازگاری با محیط و سهولت نگهداری اشاره کرد. این خصوصیات جرثقیل‌های دروازه‌ای، آن‌ها را برای جابجایی مواد، افزایش کارایی، تضمین ایمنی و برآوردن نیازهای صنایع و کاربردهای گوناگون ایدئال کرده است.
پایداری سازه
جرثقیل‌های دروازه ای ساختاری مستحکم دارند و معمولا دارای دو ستون هستند. این طراحی با پایداری عالی خود جرثقیل را قادر می‌سازد تا بارهای قابل توجهی را تحمل کند. در عین حال ایمنی و قابلیت اطمینان بالایی را در طول عملیات بلند کردن اجسام تضمین می‌کند.
ظرفیت بار بزرگ
این جرثقیل‌ها به‌گونه‌ای طراحی شده‌اند تا بارهای سنگین را به طور موثر تحمل کنند. طراحی ساختاری آن‌ها همراه با استفاده از مواد با کیفیت بالا به جرثقیل اجازه می‌دهد تا امکان حمل‌ونقل اجسام در مقیاس بزرگ را برآورده سازد.
محدوده کاری گسترده
جرثقیل‌های دروازه ای دارای محدوده کاری گسترده‌ای هستند و می‌توانند فواصل جانبی و عمودی قابل توجهی را پوشش دهند. این تطبیق‌پذیری آن‌ها را قادر به کار در محیط‌های مختلف کرده است تا نیازهای جابجایی مواد گوناگون را برآورده سازند.
قابلیت موقعیت‌یابی دقیق
جرثقیل دروازه ای مجهز به سیستم‌های موقعیت‌یابی پیشرفته است تا امکان کنترل دقیق و قرار دادن مواد در جایگاه مشخص را فراهم سازد. این جرثقیل‌ها چه به صورت عمودی و چه افقی حرکت کنند، به موقعیت دقیق دست می‌یابند.
ویژگی‌های ایمنی
جرثقیل‌های دروازه ای به ویژگی‌های ایمنی متعددی مانند دستگاه‌های حفاظت اضافه‌بار، سوئیچ‌های محدودیت، دکمه‌های توقف اضطراری و سیستم‌های ضد برخورد مجهز هستند. این ویژگی‌ها اپراتور، تجهیزات و محیط اطراف را از خطرات احتمالی محافظت می‌کند. البته نگهداری و بازرسی منظم نیز برای اطمینان از عملکرد ایمنی جرثقیل بسیار مهم است.
سازگاری با محیط
انواع جرثقیل‌های دروازه ای برای انطباق با محیط‌های گوناگون چه در محیط داخلی و خارجی، در کارخانه‌های گرم و خشک یا پایانه‌های بندری مرطوب طراحی شده‌اند. طراحی یکپارچه ساختاری و استفاده از مواد مقاوم در برابر آب‌وهوا به آن‌ها اجازه می‌دهد در شرایط سخت و خورنده مقاومت کنند.
سهولت در تعمیر و نگهداری
به طور معمول، جرثقیل‌های دروازه ای طراحی ساده‌ای دارند که تعمیر و نگهداری آن‌ها را آسان می‌کند. قطعات کلیدی جرثقیل را می‌توان با کمترین تلاش تعمیر یا تعویض کرد و زمان و هزینه‌های نگهداری را کاهش داد. علاوه بر این، برنامه‌های تعمیر و نگهداری منظم به حفظ شرایط عملیاتی بهینه و افزایش طول عمر جرثقیل کمک می‌کند.
کاربرد های جرثقیل دروازه ای
1
بخش تولید
در کارخانه‌ها برای انتقال اجزای سنگین در طی فرآیندهای تولید مانند جابجایی ورق‌های فلزی یا مونتاژ ماشین‌آلات بزرگ استفاده میشود.
2
ساخت و ساز
در سایت‌های ساختمانی برای بلند کردن و قرار دادن مصالح بزرگ ازجمله دال‌های بتنی، تیرهای فولادی و قطعات پیش‌ساخته کاربرد دارند.
3
حمل و نقل و بندر ها
جرثقیل‌های دروازه ای در پایانه‌های کانتینری برای بارگیری و تخلیه کانتینرهای حمل‌ونقل از کشتی‌ها، کامیون‌ها و قطارها بسیار حیاتی هستند.
4
کارخانه های فولاد سازی
ورق‌های فولادی سنگین، کلاف‌ها و سایر مواد را در مراحل گوناگون تولید و فرآوری جابجا می‌کنند.
5
انبارداری
در مراکز توزیع برای جابجایی کالاها یا پالت‌های حجیم استفاده میشود تا امکان ذخیره‌سازی و بازیابی بهتر آن‌ها فراهم شود.
6
تعمیر و سرویس
از این جرثقیل‌ها در صنایعی مانند هوافضا و خودروسازی برای بلند کردن قطعات بزرگ و سرویس یا تعمیرات آن‌ها استفاده میشود.
7
برنامه های کاربردی در فضای باز
آن‌ها اغلب در محیط‌های بیرونی مانند محوطه‌های کشتی یا محل‌های ساخت‌وساز برای جابجایی مواد بسیار سنگین مستقر می‌شوند.
8
تاسیسات تحقیقاتی
در آزمایشگاه‌ها یا تاسیسات تحقیقاتی برای دستکاری تجهیزات یا مواد سنگین به طور ایمن استفاده میشود.
9
سرگرمی
از جرثقیل دروازه ای کوچک می‌توان در صحنه تئاتر و ساخت فیلم و سریال برای جابجایی دکل‌های روشنایی و دکورهای بزرگ استفاده کرد.
تفاوت جرثقیل دروازه ای با جرثقیل سقفی
جرثقیل سقفی دارای طرحی شبیه به یک پل متحرک است. در مقابل، جرثقیل‌های دروازه ای یک پل بالای سر دارند که توسط قاب خود جرثقیل پشتیبانی میشود. جرثقیل‌های سقفی به ساختار داخلی ساختمان متصل می‌شوند. آن‌ها به عنوان تاسیسات دائمی در کارخانه‌ها و انبارها عمل می‌کنند و قادر به بلند کردن بارهای بسیار سنگین هستند.
از طرف دیگر جرثقیل‌های دروازه ای انعطاف‌پذیری و تطبیق‌پذیری بیشتری دارند. آن‌ها کاملا مستقل هستند و توسط فریم‌های A قائم به خود پشتیبانی می‌شوند. جرثقیل‌های دروازه‌ای که اغلب مجهز به چرخ هستند یا روی سیستم ریل نصب می‌شوند، جمع‌آوری آسان‌تر و سریع‌تری دارند و در صورت نیاز قابل‌حمل هستند.
اگر به یک بالابر قوی برای جابجایی اجسام بسیار سنگین نیاز دارید، جرثقیل‌های سقفی بالاترین ظرفیت ممکن را ارائه می‌دهند. نصب دائمی آن‌ها در ساختار یک ساختمان برای عملیات بلند کردن منظم در تنظیمات انبار یا کارخانه طراحی شده است.
اما جرثقیل دروازه ای برای کارهای نیازمند به انعطاف و تحرک یک انتخاب ایدئال است. آن‌ها ظرفیت بالابری عالی دارند و می‌توانند در سناریوهای گوناگون ازجمله فضاهای محدود و حفاظت از سقوط استفاده شوند. همچنین می‌تواند با انواع بالابرها و وینچ‌ها برای بلند کردن مواد، ماشین آلات، تجهیزات و پرسنل جفت شود.
همچنین اگر به دنبال جرثقیل های سقفی هستید می توانید به صفحات جرثقیل تک پل سقفی و جرثقیل دو پل سقفی سری بزنید.
خطرات جرثقیل دروازه ای
اگرچه جرثقیل‌های دروازه ای برای بلند کردن اجسام سنگین در صنایع گوناگون ضروری هستند، اما اگر به‌درستی مدیریت نشود، چندین خطر را به همراه دارد. یکی از خطرات مهم خرابی تجهیزات است که در نتیجه نگهداری نادرست یا اضافه‌بار رخ می‌دهد. این امر می‌تواند منجر به ریزش بار شود و آسیب جدی به پرسنل بزند.
علاوه بر این، خطای اپراتور یک مسئله رایج است که اغلب به دلیل آموزش ناکافی یا عدم آگاهی از محیط اطراف، خطر برخورد با تجهیزات یا سازه‌های دیگر را افزایش می‌دهد. بارهای نوسان‌دار نیز می‌تواند خطراتی ایجاد کند و اپراتورها باید یک خط دید واضح داشته باشند.
پایداری زمین هم بسیار مهم است. سطوح ناپایدار می‌تواند منجر به واژگونی یا جابجایی جرثقیل شود. درنهایت، شرایط آب‌وهوایی هم به‌ویژه در عملیات در فضای باز می‌تواند به طور قابل توجهی بر ایمنی تاثیر بگذارد. رعایت پروتکل‌های ایمنی، بازرسی‌های منظم و آموزش برای کاهش خطرات مرتبط با جرثقیل‌های دروازه ای ضروری است.
سایت worksafe در یکی از مقاله هایش درباره حوادث جدی جرثقیل سقفی و دروازه ای می گوید:
در اکتبر 2023، یک کارگر پس از برخورد با چرخ جرثقیل دروازه ای، از پا آسیب جدی دید. بررسی‌های اولیه نشان می‌دهد که او از یک چکش در نزدیکی سیستم ریلی جرثقیل استفاده می‌کرد که جرثقیل شروع به کار کرد و یکی از چرخ‌های آن به او برخورد کرد.
جمع بندی
جرثقیل دروازه ای به دلیل تطبیق‌پذیری، سهولت استفاده و توانایی تحمل بارهای سنگین، نقش حیاتی در صنایع گوناگون دارد. آن‌ها برای بارگیری و تخلیه مواد، حمل‌ونقل اقلام در فواصل مسافتی و بهبود کارایی محل کار ضروری هستند. پیشرفت‌های فناوری مانند ترکیب اتوماسیون و ویژگی‌های کنترل از راه دور نیز قابلیت‌های جرثقیل‌های دروازه ای را افزایش داده است که منجر به افزایش ایمنی و بهره‌وری میشود.
