جرثقیل دروازه ای تک پل برای اجسام بزرگی که قابلیت جابجایی آنها سخت است بسیار کاربردی است ،این نمونه از جرثقیل با ظرفیتی که دارد و دهانه محدودش برای جابجایی ،تخلیه و بارگیری مناسب برای محوطه های باز میباشد .
جرثقیل‌های دروازه‌ای و نیم‌دروازه‌ای (Gantry Crane & Semi Gantry Crane) عمدتاً در محیط‌های بیرونی نصب می‌شوند و برای تخلیه و بارگیری اجناس مناسب هستند از لحاظ ساختاری، جرثقیل دروازه‌ای شبیه به جرثقیل سقفی است، با این تفاوت که دارای دو ستون متصل به پل و کلگی است که به همراه آنها در طول مسیر حرکت می‌کنند.

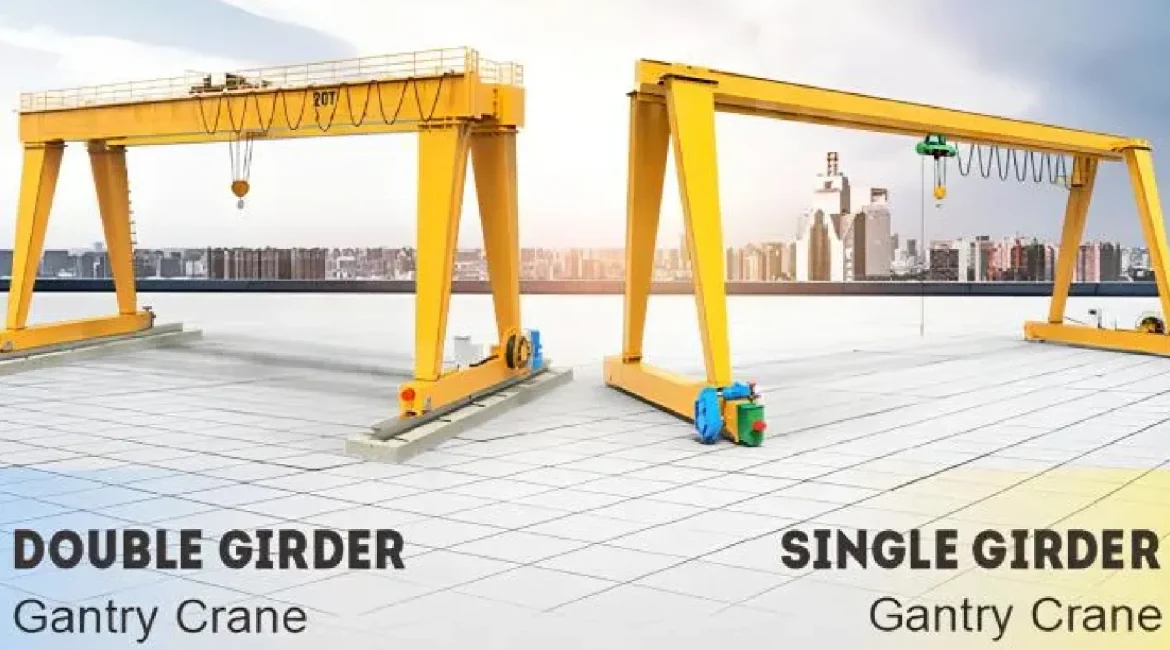

این نوع جرثقیل‌ها در انواع مختلفی از جمله دو پل، تک پل، کنسول‌دار و بدون کنسول عرضه می‌شوند.که ما در این مطلب تمرکزمان بر روی جرثقیل دروازه ای تک پل است ،با ما همراه باشید تا در ادامه شمارا با کاربرد های این نمونه از جرثقیل ،همچنین ویژگی های آن آشنا کنیم.
جرثقیل دروازه ای تک پل چیست ؟
جرثقیل دروازه‌ای تک پل یکی از انواع جرثقیل‌های صنعتی است که به طور گسترده در صنایع مختلف برای جابجایی و بلند کردن بارهای سنگین استفاده میشود. این جرثقیل دارای یک پل افقی است که بر روی دو پایه عمودی نصب شده و به وسیله ریل‌ها حرکت می‌کند.جرثقیل دروازه‌ای، مانند جرثقیل‌های سقفی، به دو دسته‌بندی اصلی تک پل و دو پل تقسیم میشود.
این دسته‌بندی‌ها بر اساس تعداد پل‌های اصلی جرثقیل صورت می‌گیرد. جرثقیل دروازه‌ای تک پل بیشتر برای ظرفیت‌های زیر ۱۰ تن و دهانه‌های کمتر از ۲۰ متر مورد استفاده قرار می‌گیرد، در حالی که جرثقیل دروازه‌ای دو پل برای ظرفیت‌های بالاتر از ۵ تن و دهانه‌های بیشتر از ۱۲ متر مناسب استفاده میباشد.
جرثقیل‌های دروازه‌ای تک پل، انتخابی بسیار مناسب برای مکان‌هایی است که نیاز به بهره‌وری بالا و صرفه‌جویی در هزینه‌های احداث سقف و مصرف انرژی دارند. این جرثقیل‌ها با آسانی محوطه‌ها و زمین‌های غیرفعال را به فضای کارگاهی تبدیل می‌کنند.شرکت پلیمور، با استوار بودن بر تجربه‌های سال‌ها در طراحی، ساخت، نصب و بهره‌برداری از جرثقیل‌های دروازه‌ای و نیمه دروازه‌ای، به عنوان یکی از پیشگامان در این حوزه شناخته میشود.
ساخت جرثقیل دروازه ای تک پل
همانطور که گفتم شرکت پلیمور یکی از بهترین ها در بین شرکت های طراح در ساخت جرثقیل است ،که با تجربه ای که دارد تانسته است حرف اول را در بین رقبای خود بگیرد،در فرآیند ساخت جرثقیل دروازه‌ای تک پل باید به نکات کلیدی که در نهایت باعث میشود نتیجه کار مطلوب باشد ،توجه کنید در ادامه برخی از این نکات را به شما گفته ایم:
- در جرثقیل دروازه‌ای تک پل،انتخاب زاویه مناسب بین ستون‌ها بسیار حیاتی است.
- ستون‌ها باید در برابر تنش و کمانش کنترل شوند.
- کنترل تمام قسمت‌های سازه‌ای در برابر تنش برای جرثقیل دروازه‌ای ضروری است.
- در جرثقیل دروازه‌ای، کنترل خیز وسط دهانه جرثقیل از اهمیت بالایی برخوردار است.
- طراحی اتصالات در انواع مختلف جرثقیل دروازه‌ای بسیار حیاتی است.
- اثرات باد بر توان موتورهای حرکت طولی و عرضی جرثقیل دروازه‌ای بسیار موثر است.
- جرثقیل دروازه‌ای باید در برابر اثرات باد و نیروهای زلزله کنترل شود.
- تجهیزات موتوری و برقی جرثقیل دروازه‌ای باید به منظور حفاظت در برابر تابش مستقیم آفتاب و بارش باران، به سایبان مناسب مجهز شوند.
- مسیر دسترسی استاندارد برای دسترسی به تجهیزات موتوری و برقی جرثقیل دروازه‌ای باید تعبیه شود.
- همه مراحل ساخت جرثقیل دروازه‌ای باید با دقت بالا و بر اساس استانداردهای صنعتی انجام شود. رعایت تلورانس‌های استاندارد در فرآیند ساخت و نصب این نوع جرثقیل‌ها الزامی است.
ویژگی‌های جرثقیل دروازه‌ای تک پل
جرثقیل دروازه‌ای تک پل یکی از انواع متداول جرثقیل‌های دروازه‌ای است که در صنایع سبک کاربردهای گسترده‌ای دارد. این نوع جرثقیل با یک پل ساخته شده است که بر روی دو عدد پایه متحرک نصب میشود. دهانه جرثقیل دروازه‌ای تک پل از 4 تا 40 متر متغیر است و قابلیت انتقال بار تا 15 تن را دارا میباشد.
ElectroMech در یکی از مقاله هایش درباره جرثقیل های دروازه ای تک پل می گوید:
جرثقیل های دروازه ای تک پل به دلیل تطبیق پذیری، سادگی، قابلیت استفاده و مقرون به صرفه بودن شهرت دارند.اگرچه برای کاربردهای بار سبک‌تر ایده‌آل است، اما جرثقیل‌های دروازه‌ای تک تیر به طور گسترده در حیاط‌های فولادی، تعمیر و نگهداری معادن و پروژه‌های ساختمانی جزئی به دلیل طراحی منحصربه‌فردشان استفاده می‌شوند.
این جرثقیل به دلیل سبک بودن و هزینه کمتر نسبت به جرثقیل‌های دو پل، در صنایعی که نیاز به جابجایی و بارگیری سبک دارند، مورد استفاده قرار می‌گیرد. ویژگی‌ها جرثقیل دروازه‌ای تک پل شامل موارد زیر میباشد:

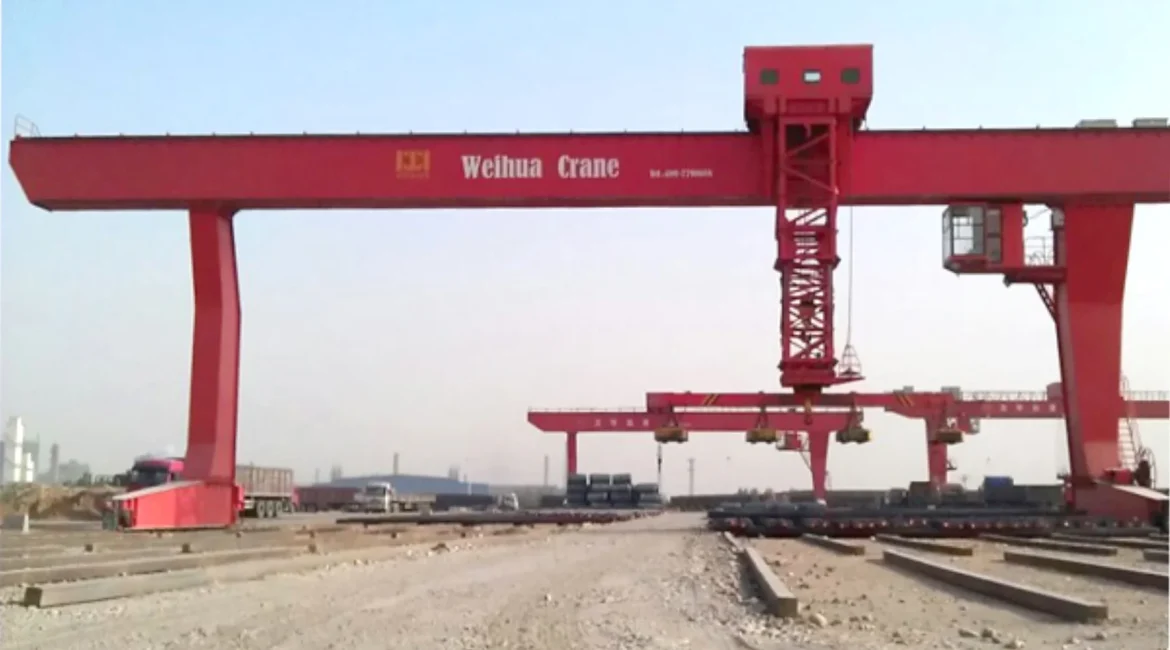

- جرثقیل دروازه‌ای به طور موثری در فضای آزاد عمل می‌کند.
- استفاده از جرثقیل دروازه‌ای منجر به تسریع در عملیات بارگیری و تخلیه در مناطق صنعتی میشود.

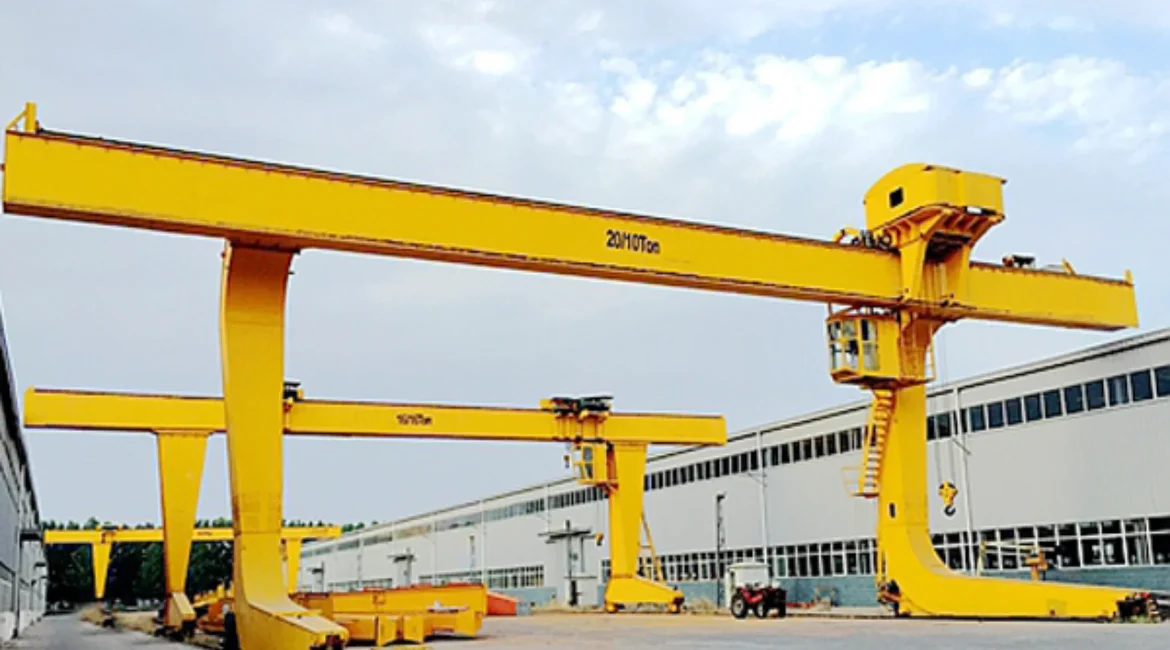

- در شرایط خاص، می‌توان جرثقیل دروازه‌ای را با یک ستون و به صورت تک پل نصب کرد.
- کنسول در این نوع جرثقیل‌ها امکان دسترسی به فضای خارج از دهانه را فراهم می‌آورد.
- برای تسهیل در اپراتوری، می‌توان در جرثقیل دروازه‌ای و نیمه‌دروازه‌ای کابین اپراتوری یا سکوی حمل اپراتور را نصب کرد.
- این نوع جرثقیل قابلیت ارائه طراحی‌های متنوع را برای دستیابی به اهداف خاص در اجرا دارد.
مزایای جرثقیل دروازه‌ای تک پل
مزایای جرثقیل دروازه ای تک پل عبارتند از:
- پوشش مناسب کناره‌های سالن و یا سوله‌ها
- دارای کنسولی که عرض بیشتری را پوشش می‌دهد
- هزینه کمتر نسبت به جرثقیل دروازه‌ای دو پل
- وزن کمتر سازه، از این رو هزینه کلی کاهش می‌یابد
- نیاز به ستون‌های متعدد و زیر حمل در طول ندارد، بنابراین بسیار مقرون به صرفه است
- با توانایی جابجایی بارهای سنگین و حجیم، این نوع جرثقیل به بهره‌وری در محیط‌های صنعتی کمک می‌کند
- به دلیل ساختار خاص، فضای کمتری اشغال می‌کند و مناسب برای فضاهای محدود است
- نسبت به جرثقیل‌های دیگر، نصب و راه‌اندازی ساده‌تری دارد
- قابلیت استفاده در محیط‌های باز و بسته، از جمله کارگاه‌ها، کارخانه‌ها و انبارها
کاربردهای جرثقیل دروازه‌ای تک پل
کاربرد های جرثقیل دروازه ای تک پل عبارتند از :
- سازه‌های فلزی
- بنگاه‌های آهن‌آلات
- کارگاه‌های موقتی در محل پروژه‌ها
- چوب‌بری‌ها
- محوطه‌های کارخانه‌ها
- کشتی‌سازی و صنایع دریایی
- انبارهای روباز (بارانداز)
- اسکله
- قطار شهری (مترو)
- سدسازی
- صنعت ساختمان
- کارگاه‌های صنعتی روباز
تفاوت جرثقیل دروازه‌ای تک پل با جرثقیل سقفی تک پل
تفاوت اصلی بین جرثقیل سقفی و جرثقیل دروازه‌ای در ساختار آن‌هاست. جرثقیل‌های سقفی تک پل به گونه‌ای طراحی شده‌اند که از سیستم باندی که بر روی سقف یا ساختار سقفی یک ساختمان نصب میشود، آویزان شوند.

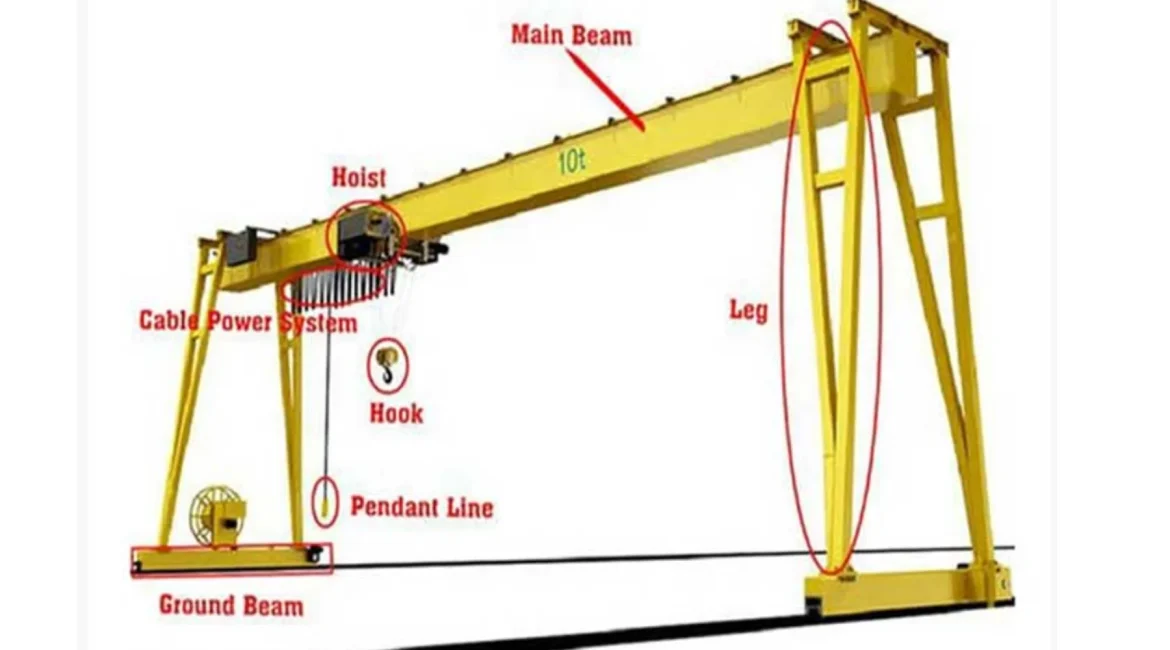

این جرثقیل‌ها معمولاً شامل یک پل هستند که عرض فضای کاری را پوشش می‌دهد، یک بالابر که در امتداد پل حرکت می‌کند و یک چرخ‌دستی که به صورت افقی در طول پل جابجا میشود. این طراحی امکان استفاده حداکثری از فضای موجود را فراهم می‌کند و انسداد فضای کف را به حداقل می‌رساند.
جرثقیل دروازه‌ای تک پل بر روی ریل‌های نصب شده، بر روی زمین حرکت می‌کند و برای حمل و نقل و بلند کردن و جابه‌جایی بارها مورد استفاده قرار می‌گیرد.در مقابل، جرثقیل‌های سقفی توسط دو یا چند پایه که در امتداد ریل یا مسیر حرکت می‌کنند، پشتیبانی می‌شوند.
تفاوت مهم دیگر بین جرثقیل سقفی و جرثقیل دروازه‌ای در تحرک آن‌هاست. جرثقیل‌های سقفی ماشین‌های ثابتی هستند که فقط می‌توانند در طول سیستم باند حرکت کنند.
البته، سیستم باند می‌تواند گسترش یابد تا منطقه بزرگتری را پوشش دهد و به جرثقیل اجازه می‌دهد از یک انتهای فضای کاری به انتهای دیگر حرکت کند. این ویژگی جرثقیل‌های سقفی را برای بلند کردن و حمل بار در یک دهانه وسیع ایده‌آل می‌سازد.
هر دو نوع جرثقیل سقفی و دروازه‌ای دارای مزایا و معایب منحصر به فرد خود هستند. جرثقیل‌های سقفی برای فضاهای کاری بزرگتر که به ارتفاع بالاتر و بارهای سنگین نیاز دارند، ایده‌آل هستند.
از سوی دیگر، جرثقیل‌های دروازه‌ای مقرون‌به‌صرفه‌تر و چندکاره‌تر هستند و برای فضاهای کاری کوچکتر یا کاربردهای بیرونی مناسب‌تر هستند. درک تفاوت‌های بین این دو نوع جرثقیل در انتخاب بهترین گزینه برای نیازهای خاص شما بسیار مهم است.
همچنین اگر به دنبال جرثقیل سقفی دو پل هستید می توانید به صفحه ان مراجعه کنید.

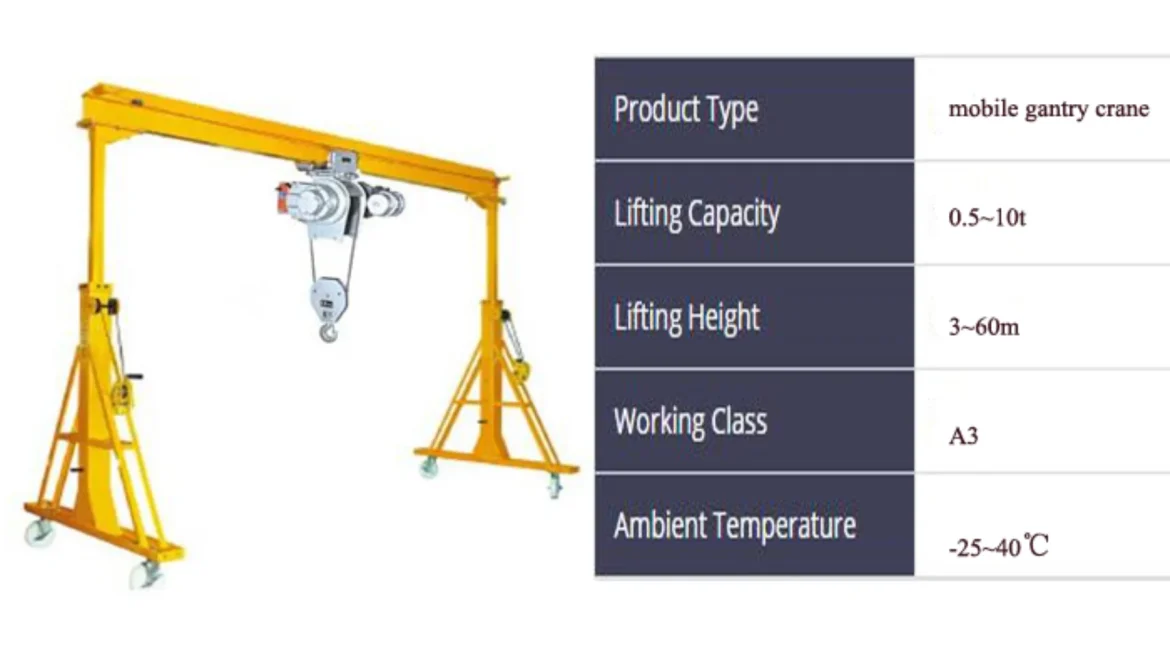

مشخصات فنی جرثقیل دروازه ای تک پل
جرثقیل دروازه‌ای تک پل از نظر ابعاد و ویژگی‌های فنی، قابلیت انطباق با محیط اطراف را به صورت جداگانه دارد و برای محیط‌های در حال تغییر مناسب است. این جرثقیل مجهز به امکاناتی نظیر کنترل از راه دور، سیستم بالابر و قابلیت تغییرات در سرعت حرکت دارد.
جرثقیل‌های نیمه و تمام اتوماتیک متحرک (دروازه‌ای) با یک یا دو پل اصلی، با اطمینان کامل بارها را جابه‌جا می‌کنند. نصب این نوع جرثقیل دروازه‌ای در هر مکانی به‌راحتی انجام میشود. در ادامه برخی از مشخصات فنی جرثقیل دروازه ای تک پل را برای شما مثال زده ایم:
- ظرفیت بار: از ۱ تن تا ۱۵ تن
- اندازه دهانه: از ۴ متر تا ۴۰ متر
- ارتفاع ستون‌ها:از ۴ متر تا ۱۵ متر
- نوع بالابر: برقی بکسلی و برقی زنجیری
- سرعت حرکت:تک سرعت و دو سرعت
- طراحی کنسول: یک طرفه و یا دو طرفه با در نظر گرفتن فضای محیط
- ساختار: از ورق‌های فلزی ساخته شده است
- مناسب برای: محیط‌های معمولی، حاوی ذرات معلق، گرما، رطوبت، گرد و غبار
- سیستم برق: برای حرکت طولی از کابل جمع کن فنری یا موتوردار، و برای حرکت عرضی از سی ریل گالوانیزه و قرقره فلزی و کابل تخت استفاده میشود
- رنگ آمیزی:بسته به نیاز مشتری و شرایط محیطی انجام میشود
- برق ورودی: V380 با ولتاژ کنترل 48V برای ایمنی بیشتر
- محدود کردن حرکت: با استفاده از لیمیت سوئیچ و ضربه‌گیر پلاستیکی
این جرثقیل‌ها با توجه به استانداردهای بالا و مواد با کیفیت، برای انواع محیط‌های صنعتی و شرایط کاری سخت طراحی شده‌اند. با بهره‌گیری از سیستم‌های پیشرفته برق‌رسانی و کنترل، این جرثقیل‌ها می‌توانند عملکردی مطمئن و کارآمد را ارائه دهند.

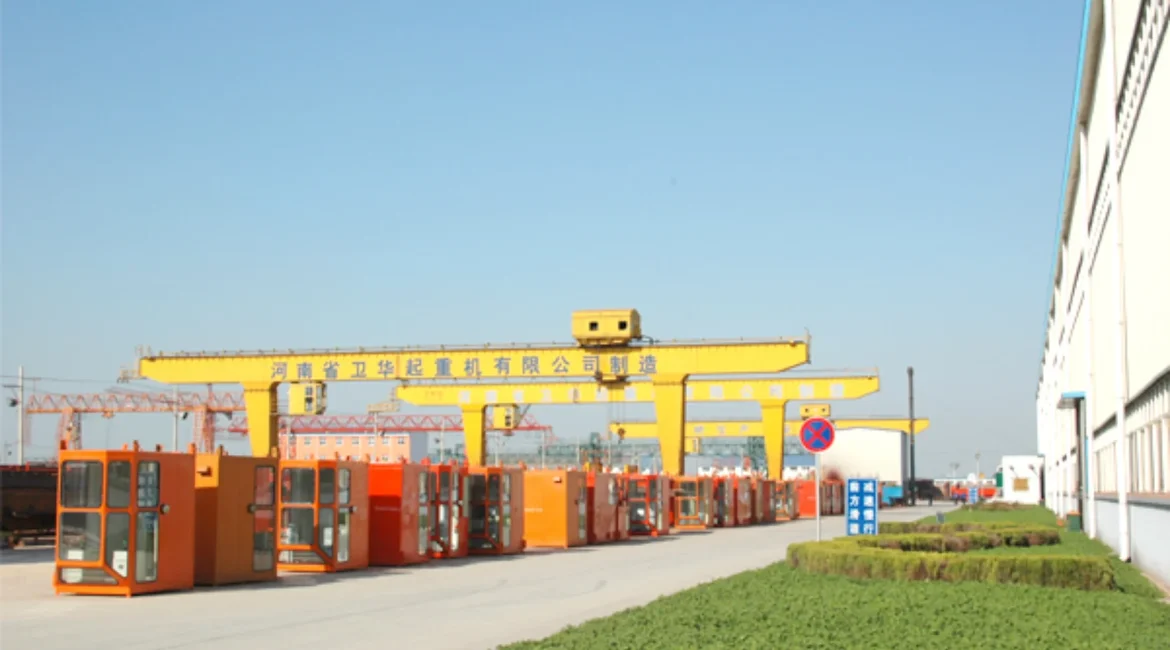

بهترین شرکت تولید جرثقیل دروازه ای تک پل
در ایران شرکت‌های متعددی در زمینه تولید جرثقیل‌های دروازه‌ای تک پل فعالیت می‌کنند که هر یک دارای مزایا و ویژگی‌های خاص خود هستند. یکی از این شرکت‌ها، شرکت پلیمور است که به دلیل کیفیت بالا و خدمات پس از فروش مطلوب، به عنوان بهترین شرکت تولید جرثقیل دروازه ای تک پل ،شناخته شده است.
مزایای خرید از شرکت پلیمور
کیفیت بالا:
شرکت پلیمور از مواد اولیه با کیفیت و تکنولوژی پیشرفته در ساخت جرثقیل‌های خود استفاده می‌کند. این امر باعث افزایش عمر مفید و کاهش نیاز به تعمیرات مکرر میشود
خدمات پس از فروش:
پلیمور خدمات پس از فروش گسترده‌ای ارائه می‌دهد که شامل نصب، آموزش و نگهداری دوره‌ای میشود. این خدمات به مشتریان اطمینان می‌دهد که در صورت بروز مشکل، تیمی متخصص در دسترس خواهد بود.
قابلیت سفارشی‌سازی:
این شرکت امکان سفارشی‌سازی جرثقیل‌ها بر اساس نیازهای خاص مشتری را فراهم می‌کند. این شامل تغییرات در ظرفیت بارگیری، ارتفاع بالابری، و ویژگی‌های دیگر است.
قیمت رقابتی:
شرکت پلیمور با ارائه قیمت‌های رقابتی و مقرون به صرفه، سعی در جذب و رضایت مشتریان خود دارد. این امر به ویژه برای شرکت‌های کوچک و متوسط که بودجه محدودی دارند، بسیار مهم است.
تجربه و تخصص:
پلیمور دارای سابقه طولانی در تولید جرثقیل‌های دروازه‌ای تک پل است و تیمی متخصص و مجرب دارد که می‌تواند نیازهای مختلف مشتریان را برآورده کند.
مشاوره فنی:
این شرکت خدمات مشاوره فنی ارائه می‌دهد که به مشتریان کمک می‌کند بهترین جرثقیل مناسب با نیازهایشان را انتخاب کنند.
در نتیجه، خرید از شرکت پلیمور می‌تواند گزینه مناسبی برای افرادی باشد که به دنبال کیفیت بالا، خدمات پس از فروش مناسب، و قیمت رقابتی هستند،این شرکت به عنوان بهترین شرکت تولید جرثقیل دروازه ای تک پل شناخته شده است.
خرید جرثقیل دروازه ای تک پل
برای خرید جرثقیل دروازه‌ای تک پل، چند مرحله و فاکتور مهم را باید در نظر گرفت تا مطمئن شوید که بهترین انتخاب را انجام می‌دهید،چرا که رقبا زیادی هستند که شما باید با دقت بیشتری خرید خود را انجام دهید ،در اینجا برخی ازمراحل و نکات کلیدی برای خرید جرثقیل دروازه‌ای تک پل به شما گفته ایم:
تعیین نیازها و مشخصات فنی
در ابتدا تعیین کنید چه میزان باری قرار است توسط جرثقیل جابجا شود. جرثقیل‌های دروازه‌ای تک پل معمولاً برای بارهای سنگین تا متوسط استفاده می‌شوند.و همچنین عرض دهانه جرثقیل باید با فضای کاری شما متناسب باشد.
دهانه‌های بزرگتر برای فضاهای باز و وسیع مناسب هستند.ارتفاعی که جرثقیل باید بار را بلند کند نیز باید مشخص شود و سرعتی که جرثقیل باید بار را حرکت دهد نیز یک عامل مهم است.
انتخاب تامین‌کننده معتبر
تحقیق کنید و نظرات مشتریان قبلی را بررسی کنید تا بتوانید بهترین تامین‌کننده را انتخاب کنید، شرکت‌هایی مانند پارسیان لیفت، جرثقیل کاوه ،پلیمور برخی از تامین‌کنندگان معتبر جرثقیل‌های دروازه‌ای تک پل هستند که به دلیل کیفیت بالا و خدمات پس از فروش مناسب شناخته شده‌اند.
بررسی امکانات و خدمات پس از فروش
اطمینان حاصل کنید که شرکت تامین‌کننده خدمات نصب و راه‌اندازی جرثقیل را ارائه می‌دهد،برخی شرکت‌ها دوره‌های آموزشی و خدمات پشتیبانی و نگهداری برای کاربران جرثقیل برگزار می‌کنند.
بودجه و قیمت
قیمت جرثقیل‌های دروازه‌ای تک پل می‌تواند بسته به مشخصات فنی و سفارشی‌سازی‌های مختلف متفاوت باشد. از چندین تامین‌کننده قیمت بگیرید و مقایسه کنید و همچنین هزینه‌های نصب، حمل‌ونقل و نگهداری را نیز در نظر بگیرید.
- استعلام و بازدید
اگر امکان دارد، از نمونه‌های عملی جرثقیل در مکان‌های مختلف بازدید کنید و از مشتریان قبلی تامین‌کننده‌ها استعلام بگیرید تا از کیفیت و عملکرد جرثقیل مطمئن شوید.
برای اطلاعات بیشتر و استعلام قیمت به روز، میتوانید به وب‌سایت‌های تخصصی و شرکت‌های معتبر مانند پلیمور مراجعه کنید.
قیمت جرثقیل دروازه ای تک پل
قیمت جرثقیل دروازه‌ای تک پل بر اساس چند عامل اصلی تعیین میشود،که در ادامه برای شما مثال زده ام:
- ظرفیت بارگیری: میزان وزنی که جرثقیل می‌تواند بلند کند. جرثقیل‌های تک پل معمولاً ظرفیت‌هایی بین 500 کیلوگرم تا 15 تن دارند، اما ظرفیت‌های بالاتر نیز قابل ساخت هستند.
- دهانه: فاصله بین ستون‌های جرثقیل که معمولاً بین 3 تا 30 متر است.
- ارتفاع بالابری: ارتفاعی که جرثقیل می‌تواند بار را بالا ببرد.
- سرعت حرکت و بالابری: سرعتی که جرثقیل می‌تواند بار را بالا برده و حرکت کند.
- کاربرد و محیط استفاده: استفاده در فضای باز یا بسته و نوع کاربرد خاص جرثقیل
به عنوان مثال، جرثقیل‌های تک پل استاندارد با ظرفیت 1 تا 10 تن و دهانه 6 تا 16 متر دارای هزینه‌های متفاوتی هستند که می‌تواند بر اساس سفارشی‌سازی‌های اضافی تغییر کند. جرثقیل‌های با ظرفیت بالاتر از 10 تن و دهانه بزرگتر از 16 متر نیاز به طراحی اختصاصی دارند.
این جرثقیل‌های دروازه‌ای تک پل با ترکیب تکنولوژی پیشرفته و مواد با کیفیت، گزینه‌ای ایده‌آل برای بهره‌برداری در محیط‌های صنعتی مختلف هستند.برای خرید این نمونه از جرثقیل میتوانید از شرکت معتبر پلیمور تهیه کنید.
